Diaľkové ovládanie pomocou bežného mobilného telefónu. GSM relé, GSM kľúč- skrátka univerzálny GSM spínač. A naviac s funkciou kontroly, či sa brána zavrela v poriadku a načas, či nemáte otvorenú garáž príliš dlho a či ju neotvoril niekto cudzí. Na funkciu alarmu treba k výrobku dokúpiť koncový spínač MS-03 /pre vnútorné použitie/alebo MS-05 /pre vonkajšie použitie/

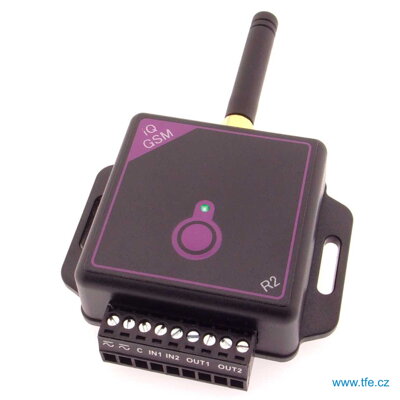

4 typy zariadenia: /na obrázku je výrobok s ovládaním 2 výstupov, pre jeden výstup chýbajú konektory OUT2/
iQ-GSM-R2-6/1 - kľúč pre 6 užívateľov s možnosťou ovládať 1 výstup /spínať 1 kontakt/
iQ-GSM-R2-6/2 - kľúč pre 6 užívateľov s možnosťou ovládať 2 výstupy /spínať 2 kontakty/
iQ-GSM-R2-20/1 - kľúč pre 20 užívateľov s možnosťou ovládať 1 výstup /spínať 1 kontakt/
iQ-GSM-R2-20/2 - kľúč pre 20 užívateľov s možnosťou ovládať 2 výstupy /spínať 2 kontakty/
Príklady použitia funkcie ALARMU
UPOZORNENIE - Pripojený môže byť len jeden vstup buď IN1 alebo IN2
- Stráženie nezavrenia brány alebo dverí do nastaveného času /pripojenie čidla na kontakty C a IN1/. Pokiaľ vplyvom poruchy (v zime napr. námraza) alebo v prípade prerušenia infra závory (vybehne pes a podobne) nedôjde k zavretiu brány do nastaveného času, alebo sú garážové dvere otvorené príliš dlho, zariadenie na tento stav upozorní majiteľa bezplatným prezvonením (na 1. číslo v zozname). Ten má následne možnosť stav skontrolovať (sms príkazom Info), alebo sa pokúsiť na diaľku bránu znovu zatvoriť (prezvonením alebo sms príkazom). Čas sa nastavuje podľa potreby / minúty až hodiny/.
- Upozornenie na neoprávnené otvorenie brány /zapojené čidlo na kontakty C a IN2. Ak brána otvorená inak, ako oprávnenou osobou (prezvonením zo známych telefónnych čísel uložených v pamäti zariadenia alebo sms príkazom), je vykonané alarmové volanie na telefónne číslo majiteľa (1. číslo v zozname). Ak bránu ovláda oprávnená osoba, je vstup deaktivovaný a brána sa otvorí bez alarmového volania. Čas sa nastavuje kratší, napr. 5 sek. (Delay 00:00:05) (pripojenie čidla na vstupy IN2 a C) Nastavenie času príkazom Delay je popísané na strane 15. Pokiaľ nechcete funkciu alarmu využívať, vstupy C, IN1 a IN2 nezapájajte
Ako to funguje?
Chcete napríklad otvoriť bránu ? Vytočíte telefónne číslo SIM karty umiestnenej v jednotke iQGSM. Zariadenie identifikuje Vaše telefónne číslo a vykoná povel. Nezáleží na type Vášho telefónu, nie je potrebná žiadna aplikácia. Zariadenie iQGSM sa dá ovládať ľubovolným telefónom. Ovládanie je bezpečné - povel môžu vykonať len známe telefónne čísla, uložené na SIM karte. Tie neznáme sú ignorované. Na druhý výstup si môžete pripojiť ovládanie druhej brány alebo bránky, naviac s možnosťou kontroly zavretia.
Vďaka iQGSM môžete ovládať svoje zariadenia kedykoľvek a odkiaľkoľvek.
Ovládač máte stále pri sebe - je to Váš mobilný telefón.
Ovládánie vašich zariadení je zdarma. Stačí len prezvoniť ...Platíte len program SIM karty
Toto riešenie je unikátne - vďaka veľmi nízkemu odberu prúdu je možné napájať iQGSM priamo z väčšiny pohonov (pripojí sa na svorky s napätím 24V) - nepotrebujete prídavný externý zdroj.
Pre všetky ostatné prípady (spínanie elektromagnetických zámkov, stykačov atď.) môžete u nás dokúpiť preverený napájací zdroj NZ1224A .
Technické údaje:
- možnosť ovládania bezplatným prezvonením alebo aj SMS príkazmi /jednoznačne zapnúť, vypnúť/
- možnosť využitia funkcie alarmu /nutné dokúpiť bezpotenciálový spínač MS-03 alebo MS-05
- možnosť nastaviť časovač alarmu v rozsahu 1 sekunda až 24 hodín /pokiaľ sa do tohto nastaveného času brána nezavrie obdržíte alarmové prezvonenie/
- možnosť nastaviť časovače výstupov v rozsahu 1 sekunda až 24 hodín /po tomto nastavenom čase sa relé rozopne/
- univerzálne napájacie napätie: 10 - 30V AC/DC (jednosmerné alebo striedavé)
- odber prúdu: v kľude max. 20mA, pri vysielaní max. 200mA až 1A (veľmi krátke špičky)
- výstup: kontakt relé so zaťažením max. 30V / 1A (kvalitné japonské relé Takamisawa)
- štandardne je kontakt rozpojený, prezvonením alebo SMS-kou kontakt zopnete na nastavený čas
- nastaviteľná doba zopnutia výstupného kontaktu /relé/ od 1 sek. do 24 hod.
- rozmery: 66 x 60mm, výška 21mm (merané bez antény)
- počet užívateľov: 6 alebo 20
- GSM pásmo: 4 band (850 /900 / 1800 a 1900MHz) / výkon max. 2W
- SIM karta: štandardná veľkosť, ľubovoľný operátor
- typ svorkovnice: skrutkovacia, rozteč 3,8mm, odnímateľná, prierez vodičov 0,35-1,5mm2
- zapojenie svorkovnice (zľava): 1: napájanie, 2: napájanie, 3: C-kontakt pre spínač, 4: IN1 kontakt pre spínač 1, 5" IN2 kontakt pre spínač 2, 6 a 7 : kontakty výstupi OUT1, 8 a 9 : kontakty výstupu OUT2
- ochrany: proti prepätiu, prúdová aj teplotná ochrana, ESD ochrana, nezáleží na polarite napájania
- riadiaci mikroprocesor: Microchip (USA) XLP (eXtreme Low Power)
- Na vsatupy IN1 a IN2 je možné pripojiť len kontakty /nepriviesť napätie!!!!/
- pracovná teplota: -20 až +50 st.C
- krytie: IP50
- Kontakt relé je bezpotenciálový, priamo vyvedený z relé na svorkovnicu.
Prvé telefónne číslo v zozname zariadenia je tzv. Master. Toto číslo umožňuje v prípade potreby diaľkovú správu zariadenia. Ďalšie telefónne čísla majú len oprávnenie ovládať výstupné relé. Neznáme telefónne čísla sú ignorované. Jednoduché a spoľahlivé.
Prečo si vybrať práve tento produkt?
Táto novinka naväzuje na GSM kľúč iQGSM, ktorý si za krátku dobu získal veľké množstvo spokojných zákazníkov
univerzálnosť, 100% úspešnosť pripojenia k ľubovoľnému pohonu
najmenšie rozmery na trhu, môžete ho umiestniť priamo pod kryt pohonu
dá sa napájať priamo z väčšiny pohonov (nie je potrebný ďalší zdroj, zásuvka)
veľmi jednoduché pripojenie
nič sa neprogramuje, neinštaluje, žiadne USB káble, žiadne PC programy ...
jednoduché spustenie prevádzky: stačí len stlačiť tlačítko, prezvoniť .. a je hotovo
veľmi priaznivá cena, cenovo výhodnejšie, ako zodpovedajúci počet diaľkových ovládačov
spoľahlivý český výrobok, certifikovaný akreditovanou skúšobňou
Možnosť 2 variant výrobku pre 6 používateľov alebo 20 používateľov
Dodávka obsahuje: iQGSM, anténu, návod, Prehlásenie o zhode.
V prípade, že chcete iQGSM umiestniť do kovovej skrinky alebo na miesto s horším signálom, doporučujeme dokúpiť externú anténu ANT1 alebo ANT2.
89 €
