NÁVOD NA POUŽITIE

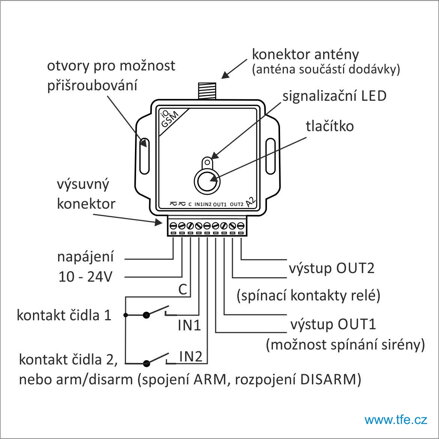

PRÍKLADY ZAPOJENIA - príklady zapojenia sú uvedené na jednovstupové zariadenie A1
VYŽIADAJTE SI VEĽKOOBCHODNÝ CENNÍK
Malé rozmery, výborná cena, veľké možnosti. Galvanicky oddelené širokonapäťové 2 vstupy Vám umožnia pripojiť tlačítka, senzory, kontakty relé, výstupy čidiel a pod... Alebo sa dá ovládať priamo napätím v rozsahu 10-24V. Jednoducho môžete vyhodnocovať stavy najrôznějších snímačov, čidiel, výstupy strojov a zariadení, tlačidiel ... otvorení dverí, zastavení čerpadiel, kotlov ...
Vstup IN2 je možné konfigurovať aj do funkcie ovládania ARM/DISARM /aktivácia a deaktivácia stráženia/ pre pripojenie externej klávesnice alebo skrytého prepínača.
Výstup OUT2 je možné konfigurovať pre možnosť pripojenia externej sirény. Aktivuje sa pri alarme s nastaviteľným časom zapnutia.

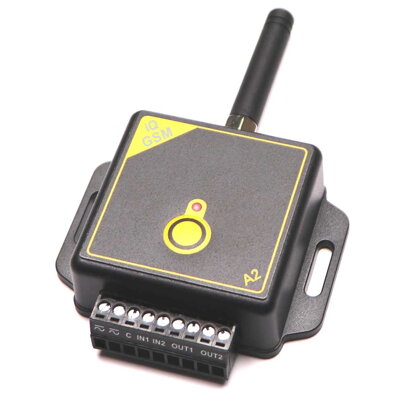

Pri zmene (spojení / rozpojení) Vám iQGSM-A2 podá informáciu na Váš mobilný telefón (zavolá, pošle sms alebo oboje).
Žiadna inštalácia aplikácie, žiadna inštalácia konfiguračného software, driverov pre Windows ani pripojovanie USB káblov ... funguje IHNEĎ ... Nezáleží na type telefónu. iQGSM Vám pošle alarmovú informáciu formou sms alebo zavolá, či už máte moderný dotykový prístroj s ľubovoľným operačným systémom, alebo klasický tlačítkový telefón. A to až na 6 telefónnych čísel.
Technické údaje:
- 2 univerzálne vstupy /každý sa dá konfigurovať samostatne/
- 2 univerzálne výstupy /kontakty relé 30V/1A/
- napájecie napätie: 10 - 24V DC (adaptér nie je súčasťou dodávky
- odber prúdu: v kľude max. 20mA, pri vysielaní max. 200mA až 1A (veľmi krátke špičky)
- vstup: galvanicky oddelený, rozsah napätia 10-25V DC (kvalitný optočlen Liteon)
- rozmery: 66 x 60mm, výška 21mm (merané bez antény)
- GSM pásmo: 4 band (850 /900 / 1800 a 1900MHz) / výkon max. 2W
- SIM karta: nano SIM, ľubovoľný operátor
- typ svorkovnice: skrutkovacia, rozostup 3,8mm, odnímateľná, prierez vodičov 0,35-1,5mm2
- zapojenie svorkovnice (zľava): 1: napájanie +, 2: napájanie -, 3: vstup -, 4: vstup +
- ochrany: proti prepätiu, prepólovaniu, prúdová aj teplotná ochrana, ESD ochrana
- riadiaci mikroprocesor: Microchip (USA) XLP (eXtreme Low Power)
- pracovná teplota: -20 až +50 st.C
- krytie: IP50
Funkcie / možnosti:
Zariadenie od nás obdržíte v najbežnejšom nastavení, teda je ihneď po pripojení funkčné. Ale v prípade potreby si môžete sami prostredníctvom jednoduchých sms príkazov parametre upraviť:
• nastaviteľná reakcia vstupu na spojenie alebo rozpojenie, poprípade oboje (zmenu stavu)
• nastaviteľné oneskorenie na vstupe v rozsahu 0-99 sekúnd. (ako dlho má trvať zmena, aby bol vyvolaný alarm /signalizácia/)
• nastaviteľné blokovanie po alarme v rozsahu 0-99 min. (po odoslaní informácie o zmene sa dočasne zablokuje, aby nedochádzalo k opakovaným volaniam a odosielaniu sms)
• možnosť zadania vlastného textu alarmových sms správ. Editovať sa dá text správy odoslanej v prípade rozpojenia vstupu (napr. VYPADOK KOTLA), aj text sms odoslanej v prípade spojenia vstupu (napr. ZAPNUTIE KOTLA).
• možnosť odosielania sms a volaní až na 6 telefónnych čísiel za sebou
Prvé telefónne číslo v zozname zariadenia je tzv. Master. Toto číslo umožňuje v prípade potreby diaľkovú správu zariadenia /nastavenie/. Volanie po zmene stavu na vstupe je vykonané na všetky čísla v zozname, rovnako ako odosielanie sms.
Dodávka obsahuje: iQGSM-A2, malú anténu, návod
V prípade, že chcete iQGSM-A2 umiestniť do kovovej skrinky alebo na miesto s horším GSM signálom, doporučujeme dokúpiť externú anténu ANT1, alebo pri umiestnení do plastovej skrinky sa dá príjem zlepšiť plochou nalepovacou anténou ANT2.
129 €
